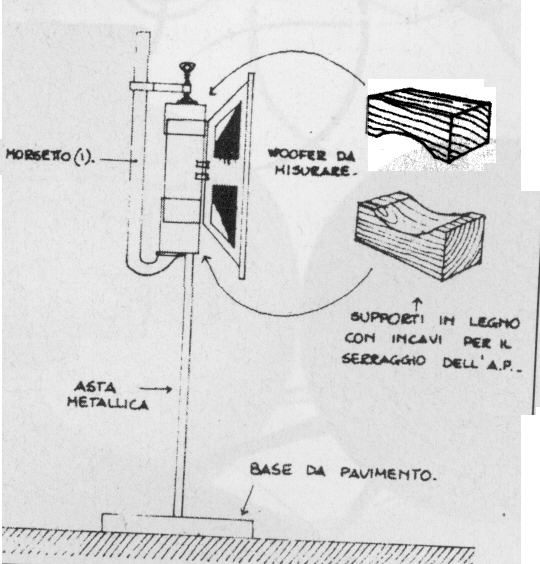

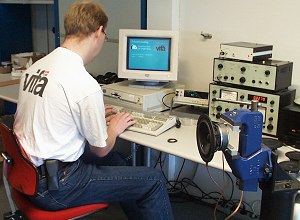

Eccoci pronti ad iniziare le misurazioni dei parametri di Thiele/Small del woofer Focal 7K4412 attraverso la curva d'impedenza. Per prima cosa bisogna rodare l'altoparlante, se nuovo, per diverse ore: si possono avere variazioni del 25% tra i parametri di un driver rodato ed uno non rodato! Potete usare il generatore di segnali di SW oppure collegarlo allo stereo usando musica ricca di basse frequenze o meglio ancora usando cd con frequenze campione: personalmente uso un segnale sweep da 10 a 100 Hz generato da SW. Ovviamente il segnale da mandare all'altoparlante durante il rodaggio deve essere amplificato, nel caso usiate la scheda audio per generare il segnale. Intanto che il Focal si roda dobbiamo pensare a come fissarlo durante la misurazione: dobbiamo prevenire vibrazioni spurie!  Vediamo due possibili soluzioni:

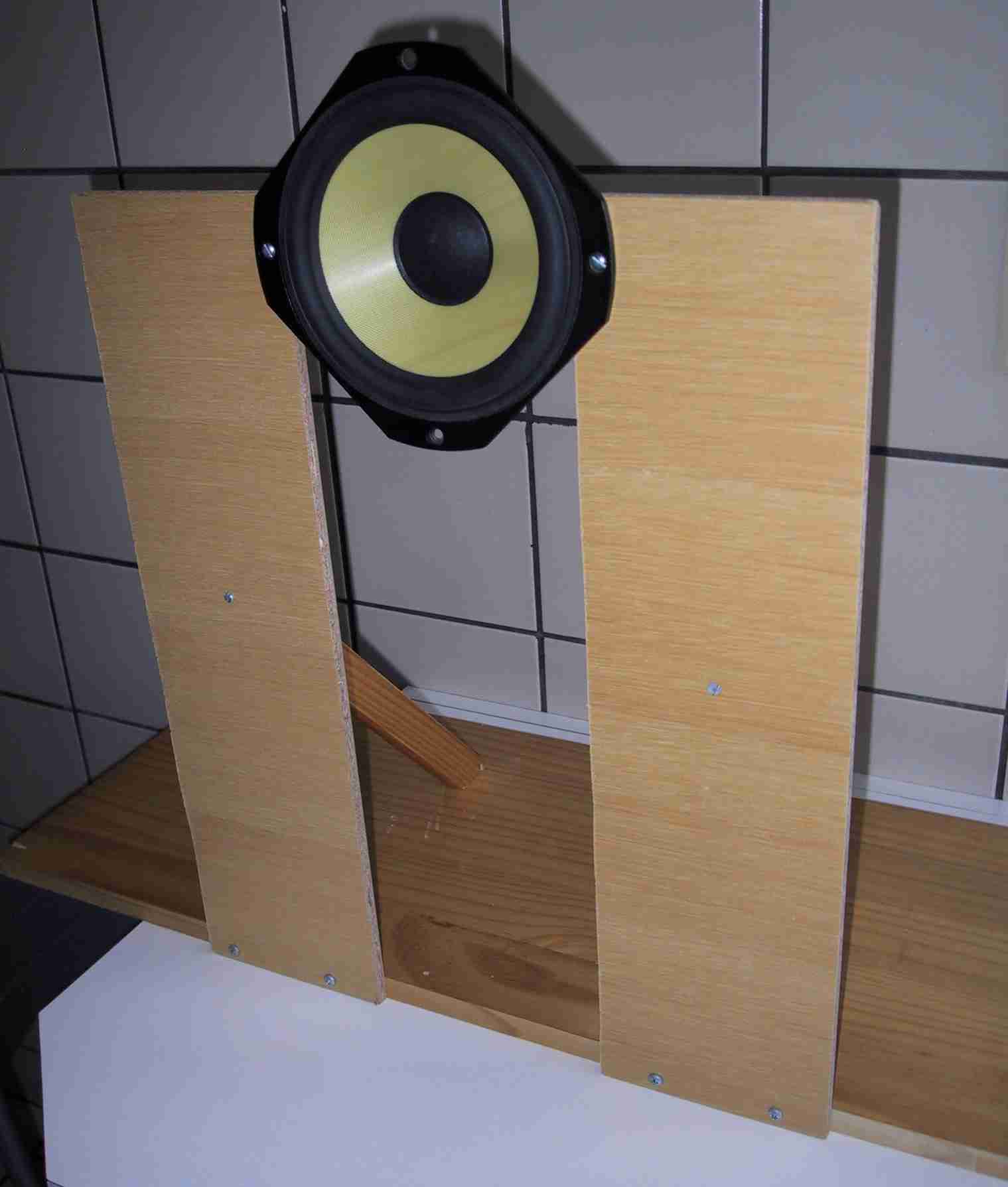

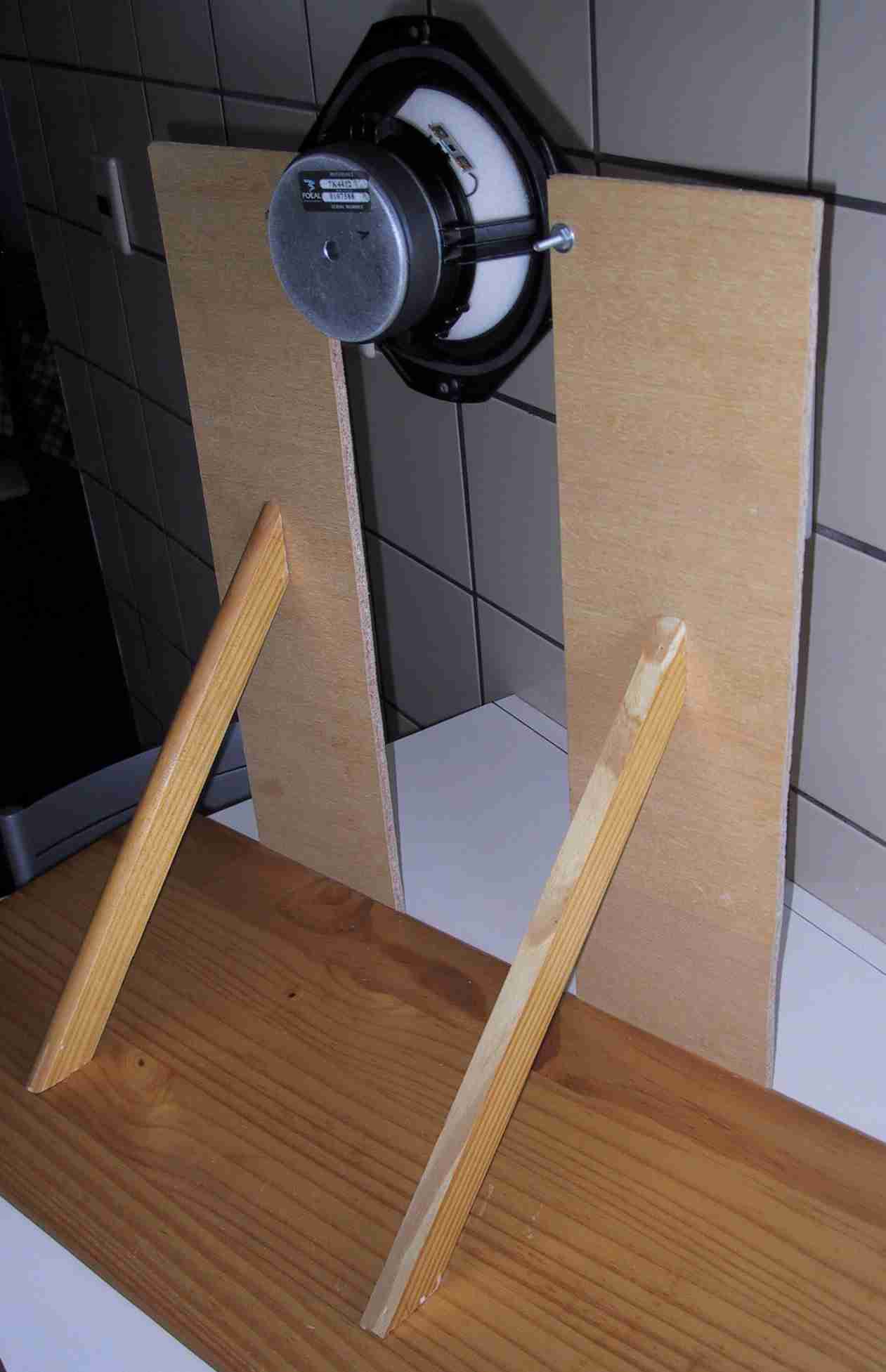

La cosa importante è di mantenere l'altoparlante in posizione verticale durante la misurazione, dato che questa sarà poi la sua ubicazione una volta montato nella cassa acustica; inoltre manteniamolo lontano da superfici riflettenti che altererebbero la curva d'impedenza. Io avevo a disposizione alcuni pezzi di legno perciò li ho usati per creare una base porta altoparlante solida:

Quando tutto è pronto, rodaggio terminato e base preparata, possiamo procedere con la misurazione dell'impedenza. Come regola generale è consigliabile far suonare l'altoparlante per un trenta minuti prima di iniziare la misurazione (con la stessa procedura che avete usato per il rodaggio),  poi aspettare qualche minuto per permettere alla bobina di raffreddarsi e iniziare la misurazione. Useremo il CAVO IMPEDENZA con la resistenza di riferimento (11,15 Ω) e collegheremo il CAVO DUT (quello azzurro chiaro) ai terminali dell'altoparlante rispettando le polarità. Siamo pronti per la misurazione .
