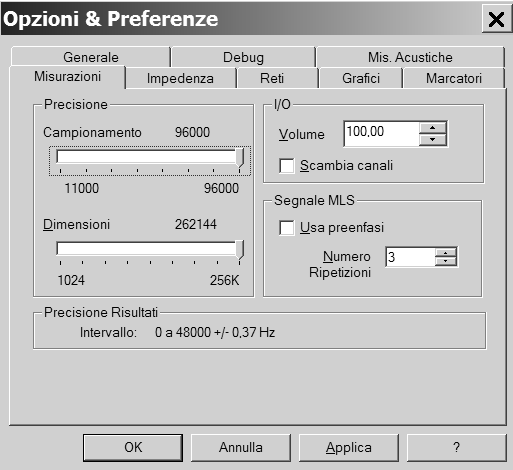

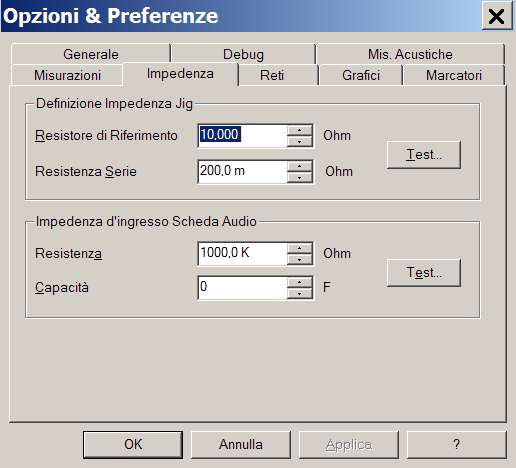

Dal test con RMAA abbiamo capito quale frequenza di campionamento e volume usare con SW: iniziamo col richiamare il settaggio del volume che andremo ad usare (con Quickmix o Terratec Control panel); poi dobbiamo dire al programma di usare il campionamento prescelto: apriamo OPZIONI/ PREFERENZE/ MISURAZIONI e selezioniamo il campionamento voluto; come regola generale  il Campionamento (S/R) di 48k Hz e le Dimensioni di 131k sono un ottimo punto di partenza. Aumentiamo a 3 o più il Numero Ripetizioni del Segnale MLS: in questo modo tutte le misurazioni risultano dalla media di tre test, aumentandone l'affidabilità e il rapporto segnale/rumore. Sempre in questa finestra clicchiamo su IMPEDENZA :

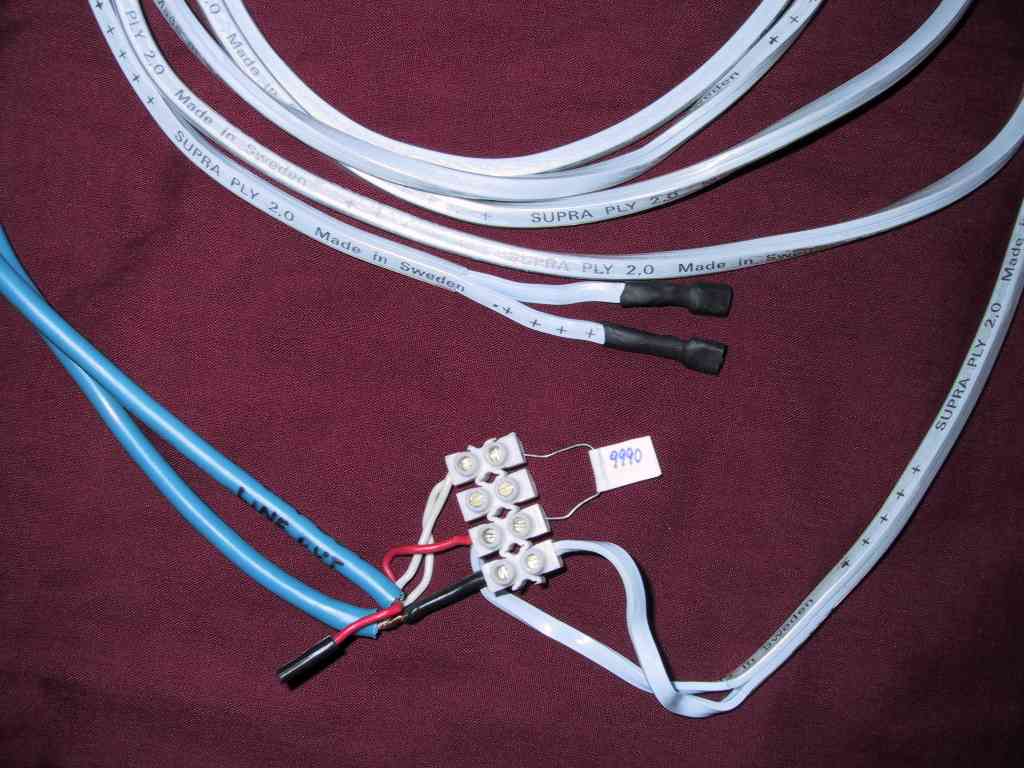

Iniziamo a testare l'Impedenza d'ingresso scheda audio. Colleghiamo il CAVO IMPEDENZA alla scheda audio sostituendo il cavetto verde finora usato (CAVO LOOP) con una resistenza che in questo caso ha un valore di 10.000  Ω :

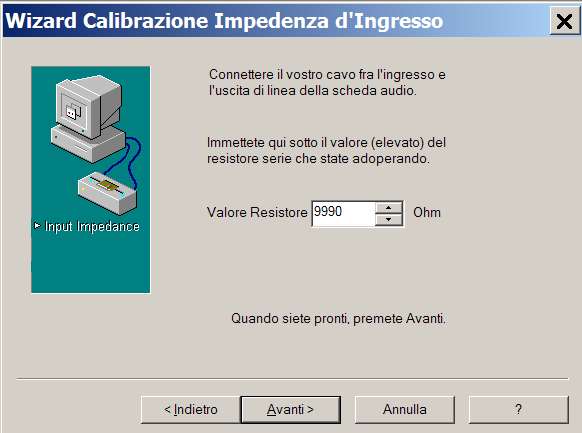

Prima di collegare la resistenza misuriamola con il tester e annotiamo l'esatto valore; click su   e ci appare una prima finestra che ci dice come collegare la resistenza alla scheda audio (che abbiamo già fatto); click su  e immettiamo il valore della resistenza che abbiamo misurato con il tester (in questo caso 9.990 Ω).

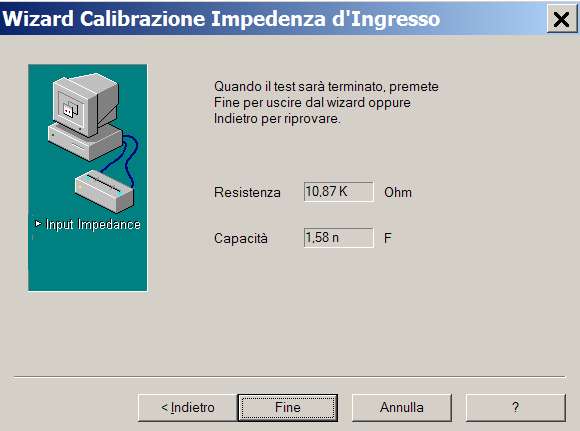

Ancora click su e dopo qualche secondo appare :

Quindi la nostra scheda audio ha un'impedenza di 10.870 Ω e una capacità di 1,58 nano Farad. Click su .

Tuttavia alcuni utenti di SW hanno riportato errori nella procedura, quindi potete tranquillamente immettere il valore di zero nella capacità d’ingresso e desumere l’impedenza dalle caratteristiche tecniche della vostra scheda audio (valori standard sono 47k per schede consumer e 10k per quelle pro). Se usate l’amplificatore con partitore resistivo dovete aggiungerne il valore a quello dell’impedenza d’ingresso della scheda usando la formula Ztot=R1 + R2*Zin / (R2+Zin) ossia usando il partitore proposto precedentemente (1.000 in serie e 200 in parallelo) e assumendo che l'impedenza della scheda sia 10k ohm, avremo che Ztot = 1.000 + 200*10.000 / (200+10.000) =  1.196 ohm che è il valore da scrivere nel campo Resistenza dell’impedenza della scheda audio.

Adesso passiamo alla Definizione Impedenza  JIG, per la quale abbiamo bisogno di tre resistenze: (fra parentesi i valori da me usati)

1) RESISTORE DI RIFERIMENTO  (11,15 Ω) che va collegato al CAVO IMPEDENZA al posto della resistenza da 10k Ω che abbiamo usato nel test Impedenza d'ingresso scheda audio.

2) RESISTORE DI CALIBRAZIONE (22,1 Ω) che sia circa il doppio del resistore di riferimento e che va collegato ai terminali del cavo DUT

3) RESISTORE DI CALIBRAZIONE (5,58 Ω) che sia circa la metà del resistore di riferimento e che va collegato ai terminali del cavo DUT

Misuriamo con il tester le tre resistenze che andremo ad usare e annotiamo i valori; inoltre se disponiamo di un tester per bassi valori di resistenza misuriamo la Resistenza Serie del cavo collegando un terminale del tester al cavo DUT positivo e l'altro terminale al minijack LINE IN canale destro; in tutte queste misurazioni ricordarsi di sottrarre la resistenza propria del tester, ottenuta leggendo il valore in ohm cortocircuitando le punte del tester.

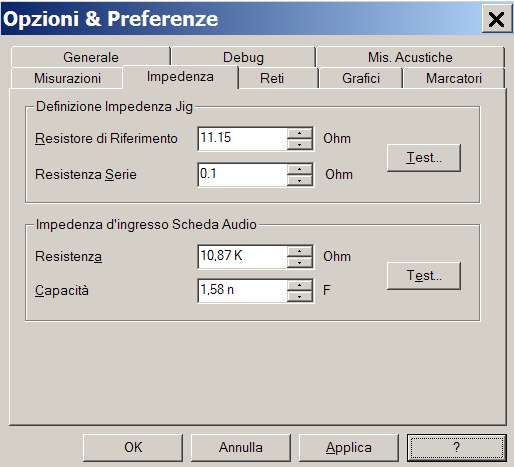

Immettiamo il valore del Resistore di Riferimento e Resistenza Serie che abbiamo misurato; nel caso  non si disponga di un tester per bassi valori (fondo scala 2 ohm per intenderci) lasciamo il valore di 0,2 Ω  nella casella Resistenza serie. Click su :

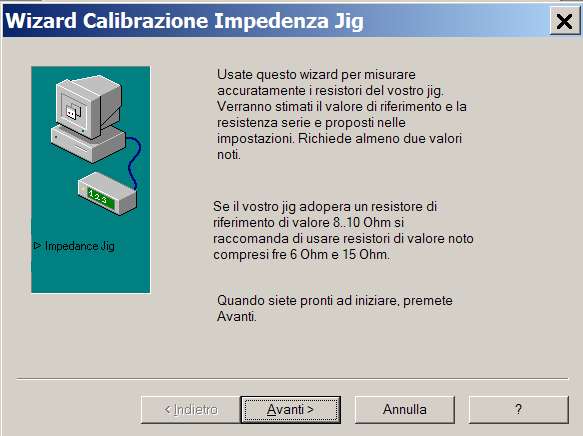

E poi su e vedremo :

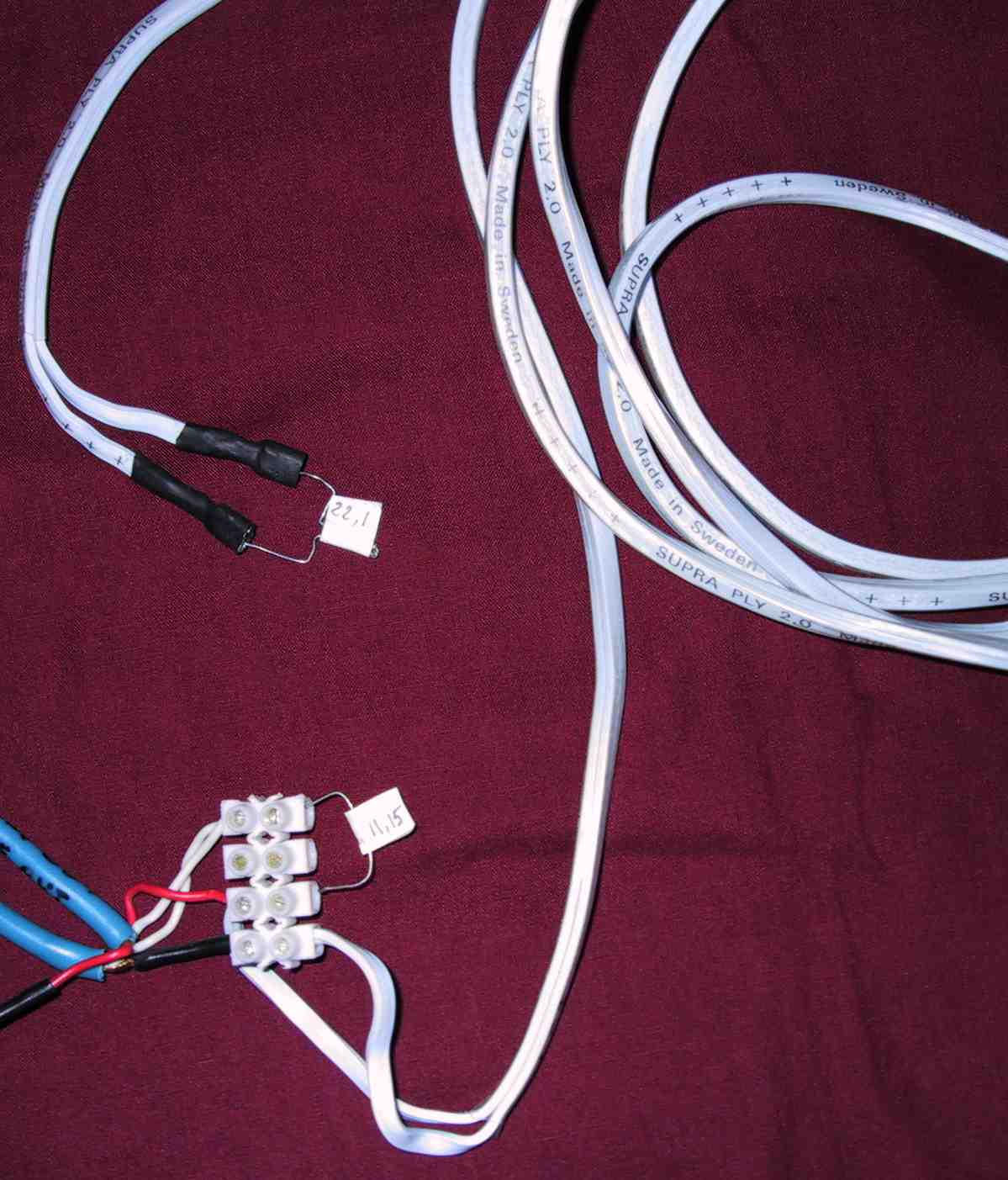

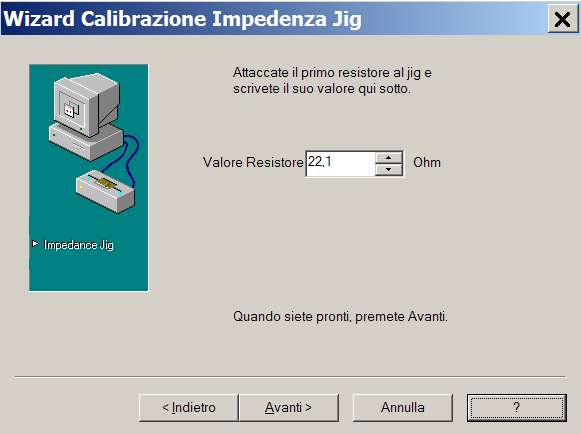

Click su e con il RESISTORE DI RIFERIMENTO  (11,15 Ω) collegato al CAVO IMPEDENZA e il primo RESISTORE DI CALIBRAZIONE (22,1 Ω) collegato ai terminali del cavo DUT, scriviamone il valore nella casella Valore Resistore e click su :

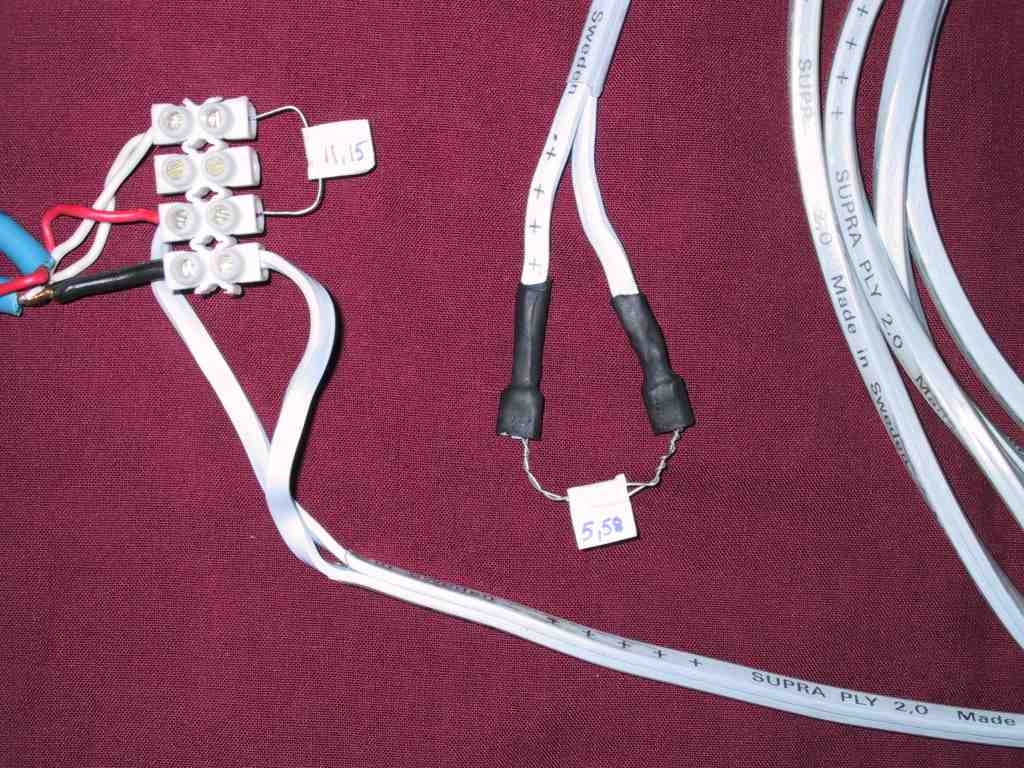

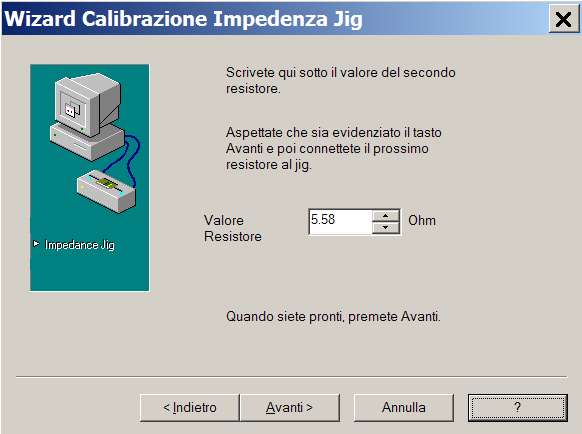

Aspettiamo qualche secondo affinché la misurazione abbia termine e sostituiamo il primo RESISTORE DI CALIBRAZIONE da 22,1 Ω  con il secondo da 5,58 Ω; anche qui scriviamone il valore nella casella Valore Resistore e click su :

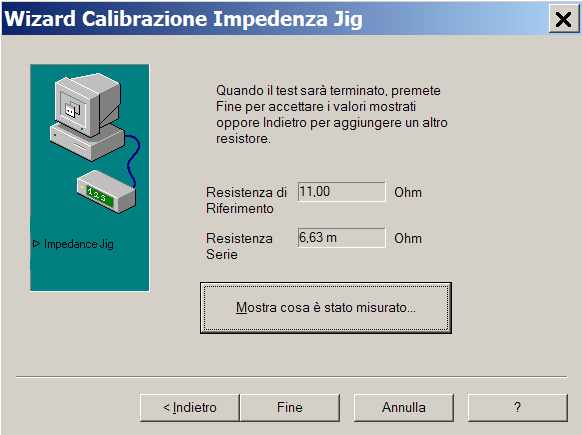

Anche qui aspetteremo qualche secondo e ci apparirà una nuova finestra dove vedremo i valori misurati da SW; clicchiamo su :

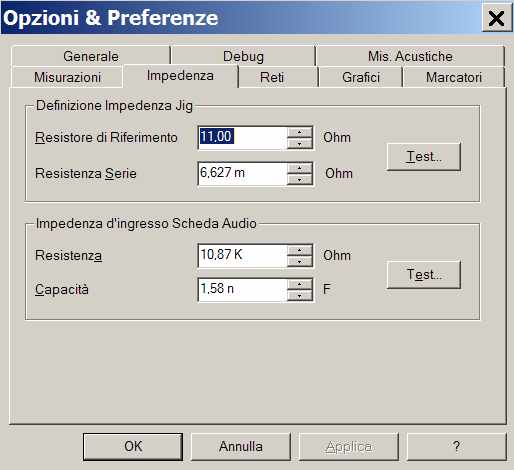

E nella finestra OPZIONI & PREFERENZE clicchiamo su   in modo da rendere effettivi i valori misurati:

Se ottenete una resistenza serie negativa, cosa impossibile, oppure una resistenza serie troppo alta, nell'ordine degli ohm, significa che si è sbagliato qualcosa quindi ricontrollate il cablaggio ed i valori inseriti e ripetete la procedura.

Un ultimo click su e siamo pronti per andare a testare alcuni componenti passivi e verificare che tutto funzioni.
